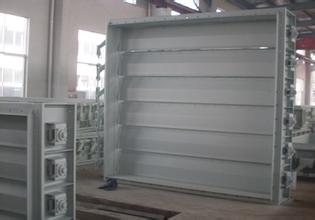

煙道擋板門采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。 煙道擋板門主要用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中。
        下面我們來了解一下 煙道擋板門的設計及操作技術要求：
1、煙道擋板門應按買方提供的技術要求進行設計、制造，保證在買方提供的工況下安全、穩定的運行。
2、每個擋板零件設計成能承受煙氣高溫偏移范圍，沒有損傷，粘連，卷曲或泄漏。溫度超過150℃時，裝置被旁路。高溫?zé)煔猓s180℃）運行時間不超過30分鐘。
3、擋板的設計應能承受各種工況下煙氣的溫度和壓力，并且不能有變形或泄漏。擋板和驅動裝置的設計應能承受所有運行條件下工作介質可能產生的腐蝕。
4、提供的煙道擋板門全套包括框架，雙層板，電動執行器，連同擋板密封空氣和密封系統的所有必需的密封件，控制件。采用單電動執行器控制方式。
5、煙道擋板門都將是雙擋板，煙氣擋板在設計壓力和設計溫度下必須有100％的氣密性，以便進行擋板下游的維修工作。隔絕擋板的操作是靈活可靠和方便的。所有煙道擋板門電動操作執行器應有遠程控制和就地人工操作的功能，還將提供就地安裝的擋板位置指示器，另外所有擋板門應當設有手動操作裝置，手輪位置應當在電動執行機構附近，或電動執行機構自帶。
6、煙氣擋板有開/關功能。電動執行器的速度滿足鍋爐和煙氣風機的運行要求。打開位置的指示將用于增壓風機和鍋爐連鎖上。每個煙道擋板門全套包括框架、擋板本體、電動執行器，擋板密封系統及所有必需的密封件和控制件等。煙道擋板門框架的安裝是螺栓法蘭連接在煙道上。
7、煙氣擋板在大的壓差下將能夠操作，并且關閉緊密，不會有彎曲或卡住，而且擋板在全開和全閉位置與鎖緊裝置要能匹配，煙道內的擋板設計和位置要使擋板片上的積灰或積塵減至小。
8、執行器應配備兩端的位置定位開關，兩個方向的轉動開關，事故手輪和維修用的機械連鎖。
9、電動執行裝置型號及布置位置，密封風接口位置，疏水口位置應當根據工程設計單位的要求，由買方提供。
        以上是我們江蘇巨正機械公司給大家講解的關于煙道擋板門的一些制作要求，大家有空可以了解一下。我們公司生產煙道擋板門、煙道插板門等系列產品，產品質量可靠，歡迎新老客戶光臨洽談合作！服務熱線：13962782598。
