一、概述：
        關閉擋板門也稱關斷門、風道擋板門或煙道擋板門，常用于電廠或其它行業中的煙管、風道中做截流介質用，風門啟閉角度90℃，它具有全開全關兩個功能，使系統某一管路介質流通或關閉。根據形狀可分為方形關閉擋板門和圓形關閉擋板門；根據驅動方式可分為手動關閉擋板門、電動關閉擋板門和氣動關閉擋板門；根據制造工藝可分為鑄造式關閉擋板門和焊接式關閉擋板門；根據材質可分為鑄鐵關閉擋板門、碳鋼關閉擋板門、不銹鋼關閉擋板門和鎳基合金關閉擋板門。
二、結構特點：

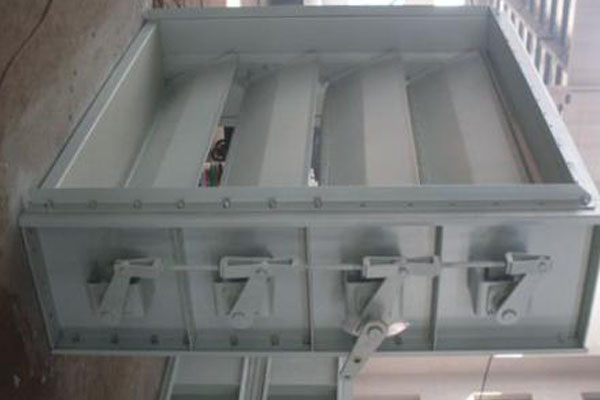

        關閉擋板門主要由由框架、葉片、密封片、主軸、軸承、軸封、曲柄連桿機構、執行機構（選購件）等幾部分組成。框架采用鋼板模壓成形、型鋼焊接成形或鑄造成形，葉片采用鋼板模壓成形或鑄造成形，截面流線形葉片確保介質壓損小。葉片與葉片間、葉片與框架間設有特殊彈性密封結構，確保葉片關閉時其前后的密封率可達99%以上。葉片與主軸之間采用專用緊固件連接，關閉擋板風門安裝在管道上后，可以拆卸任何部件，并保證在工作狀態下可以方便地檢修或更換部件。軸頸處采用專用密封結構及專用軸承，專用密封結構其密封性能良好、無外泄、耐高溫，專用軸承具有自動調心及自動補償功能，可以自動補償前后軸的同軸度偏差，確保關閉擋板風門阻力小、無卡澀、轉動靈活。曲柄連桿機構上配有專用軸承，確保傳動阻力小，對于巨形關閉擋板門均采用雙臂重型曲柄連桿機構，確保關閉擋板風門啟閉動作可靠。手動、電動或氣動執行機構可以直接與驅動主軸連接或采用曲柄連桿機構形成遠方傳動，執行機構也可以由用戶自配。
三、技術參數：
1、工作壓力： 一般<26000Pa，大規格的關閉擋板風門或有特殊要求的另行注明；
2、工作溫度： 一般<350℃，高于350℃的另行注明（高溫風門可達1100℃）；
3、驅動方式：手動、電動、氣動；
4、執行機構（選購件）： 90°角行程部分回轉式、開關型；
5、密封效果：>99%，有特殊要求的另行注明（可達99.5%以上的密封效果）。
