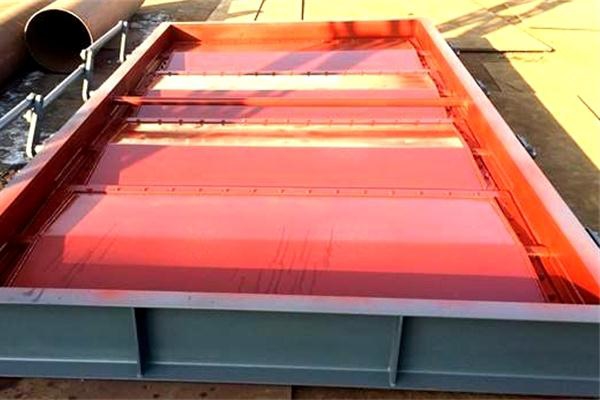

煙氣脫硫雙百葉窗式擋板門是采用優化結構設計生產制作的優質擋板門產品之一，該擋板門用于煙氣脫硫系統吸收塔進、出口或旁路煙道上，或用于煙氣脫硝及煙氣除塵系統中。使用雙百葉窗式煙氣脫硫擋板門，可以保證脫硫煙道的零滲透率，擋板門安裝可以實現鍋爐正常運行時對脫硫設備的檢修。

         該擋板門由兩排葉片組成在一個共用的框架上一排放臵在另一排的后面。當擋板門關閉時，雙密封單軸圓形脫硫擋板門葉片間形成了一個密封空間大于煙道氣壓的密封空氣經過加熱和過濾后這個空間這樣可以保證密封效果達到99、5以上。

        該擋板門的結構特點講解如下：

1、 采用單軸驅動雙百葉窗式擋板結構，雙層葉片中間設計有導入密封空氣的密封室，將高于煙氣壓力的密封空氣通入擋板，使雙層擋板之間形成密封空氣隔離層，阻斷煙氣流的通過。

2、 風門啟閉時間≤60S（可根據用戶要求選定）。

3、 外部設計有連桿機構，使數個葉片同步開啟或關閉。

4、 雙百葉窗式擋板門設計結構合理，葉片剛性好，運行穩定可靠，百葉窗式擋板葉片密封型式：彈性密封和氣密封。

5、 雙擋板上設計安裝有密封風入口閥，通入密封空氣后，擋板門密封效率為：100％。

6、 驅動方式：氣動或電動7、 驅動裝置通常采用直聯式與風門連接安裝。

8、 電動裝置采用機電一體化產品，具有力矩保護和限位裝置并能遠方控制操作，電動裝置還具有手、電動切換功能以備安裝調試、檢修時使用。

9、 風門與管道的連接方式：法蘭密封焊連接或法蘭螺栓連接。

10、密封風系統的密封風機和電加熱器可由我方選型后成套提供。

        我們巨正機械公司設計生產的這款雙百葉窗式擋板門啟閉轉動靈活、驅動力矩合理、啟閉靈活、關斷嚴密，且強度高，剛性好，堅固耐用，使系統脫硫效率大大提高，滿足了排放煙氣的環保要求，是火電廠脫硫系統中的重要配套設備。
